双向激光通信系统
三、服务支持
和光精电面向客户需求，提供激光通信系统定制开发服务。

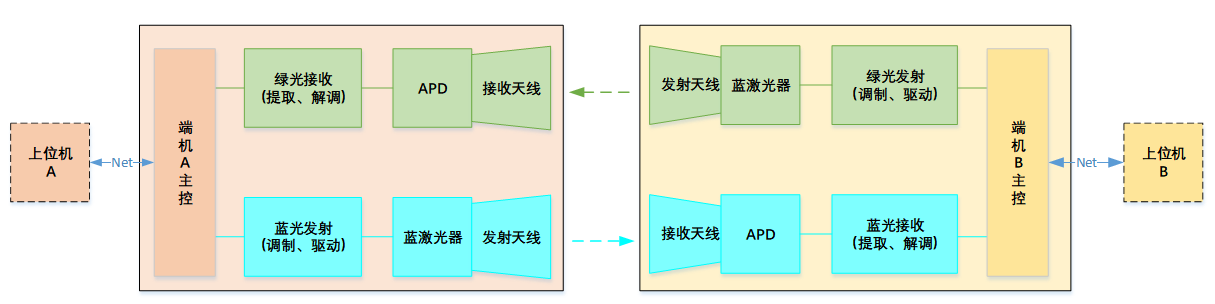

原理框图如下所示：
        双向蓝绿光激光通信系统可实现自由空间双向激光通信，数据源端和目标端分别为蓝光发射系统及APD光电传感器，采用蓝光激光器发射高频激光脉冲，通过APD光电模块采集编码信息进行数据转换，并传输给FPGA编解码板进行数据码流的编解码，实现远距离的面阵激光通信功能。

一、功能要求
        1)实现双向蓝绿激光通信；
        2)调制方式：OOK；
        3)通信机收发端机实现与上位机网络通信；
        4)支持按指令控制启动通信功能。

二、技术指标
        1)自由空间通信距离：10~20m（穿水槽通信距离不低于3m）；
        2)通信速率：大于20Mbps（带宽，50M-100M）；
        3)激光器驱动通道数 ：2路；
        4)绿光波长：典型525nm；蓝光波长：465-470nm；
        5)数据接口：以太网；
        6)外部供电：12V@2A；
        7)重量：收发端机A/B重量分别不大于1.5Kg；
        8)功耗：收发端机功耗不大于50W；
        9)安装方式：外部固定安装。

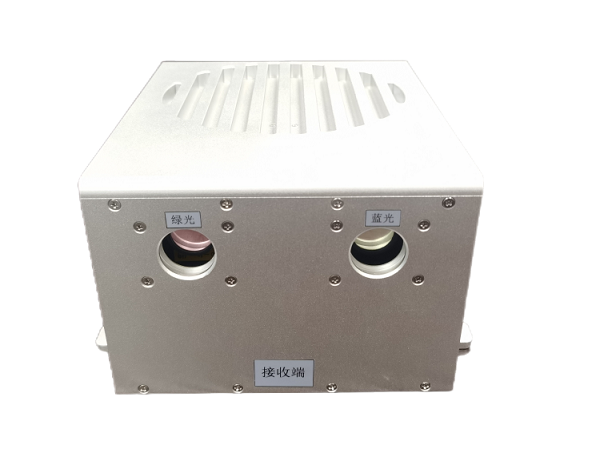

接收端设备实物图

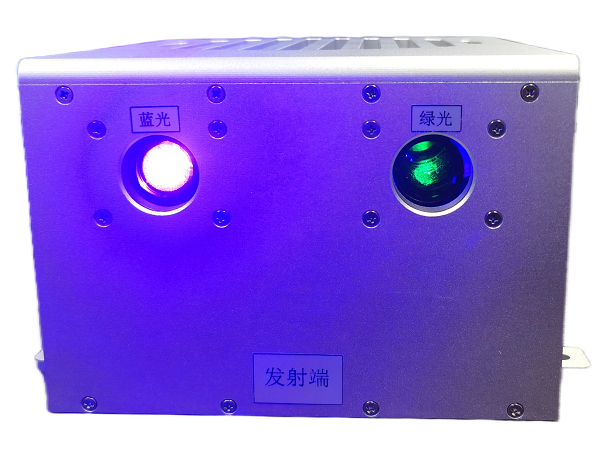

发射端设备实物图
