无人机载高灵敏度紫外相机

一、产品概述

紫外相机适用于搭载无人机平台完成紫外图像实时获取,并实现紫外目标识别处理后及目标方位信息解算。紫外相机可接受辐射源(如火焰、高温气体、电晕电弧)发射出的紫外光,在低背景辐射的“日盲”波段进行成像,经信号处理后将目标识别信息实时回传地面,在地面终端软件中以直观的图像形式显示识别结果。该产品采用被动非接触的探测方式,具有安全性好、抗干扰能力强、目标成像灵敏度高等优点,在能源、环境、军事等诸多行业的安防领域具有广泛的应用前景。

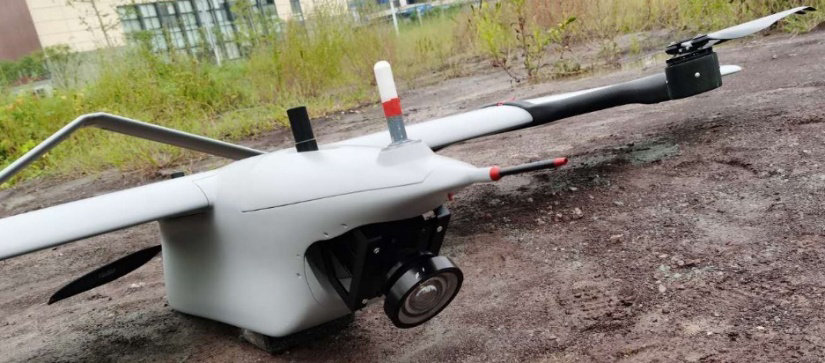

图1.无人机搭载实景图

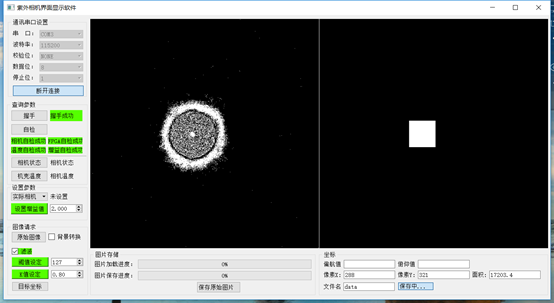

图2.实时获取目标告警信息并给出相对位置

二、产品特点

  1. 采用最新的“日盲”窄带滤光技术,在强烈阳光照射下可正常检测;
  2. 采用紫外高灵敏度成像技术,准确检测定位电晕/火点;
  3. 实时显示单帧或多帧累积的光子计数结果;
  4. 实时向地面传输紫外目标识别信息;
  5. 实时地面控制紫外成像设备电压增益;
  6. 地面处理软件实现对接收的识别信息进行处理、分析和显示。


三、性能指标

  1. 紫外通道视场(H×V):92°×92°;
  2. 有效像元数:数字:512(H)×512(V)×50Hz,模拟:752(H)×582(V);
  3. 典型工作距离:2m~1000m;
  4. 通信接口:RS422;
  5. 输入电压:9V-18V;
  6. 功耗:<10W;
  7. 工作温度:-10℃至+45℃;
  8. 外形尺寸:80mm×85mm×160mm(W×H×L);
  9. 仪器重量:1.56Kg。


四、应用领域

应用于电力行业时,能准确定位高压放电电晕的位置和强度,发现潜在隐患,为评估高压设备的运行情况制定维修决策提供可靠的依据。应用于安防领域时,能及早发现火灾隐患,可作为森林防火、重点区域安全防护体系的前端基础设施。

  1. 电力工程质量验收检查(安装不当、接地不良等);
  2. 变电站及线路巡视;
  3. 运行中绝缘子的缺陷、表面放电以及电蚀检测等;
  4. 森林防火及重点区域火险检测;
  5. 特殊场合安防布控预警。
