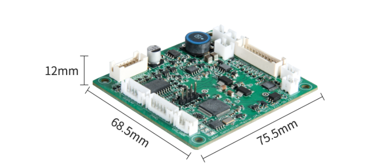

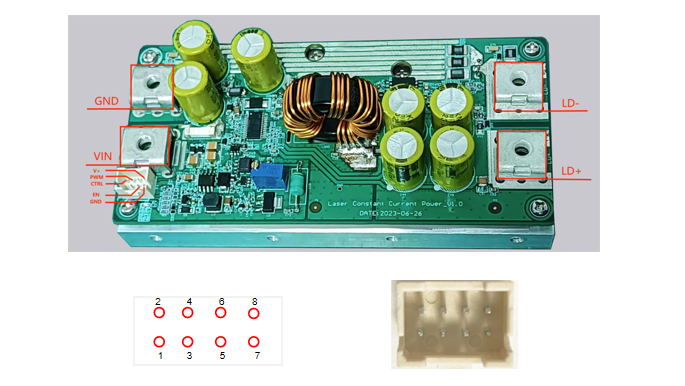

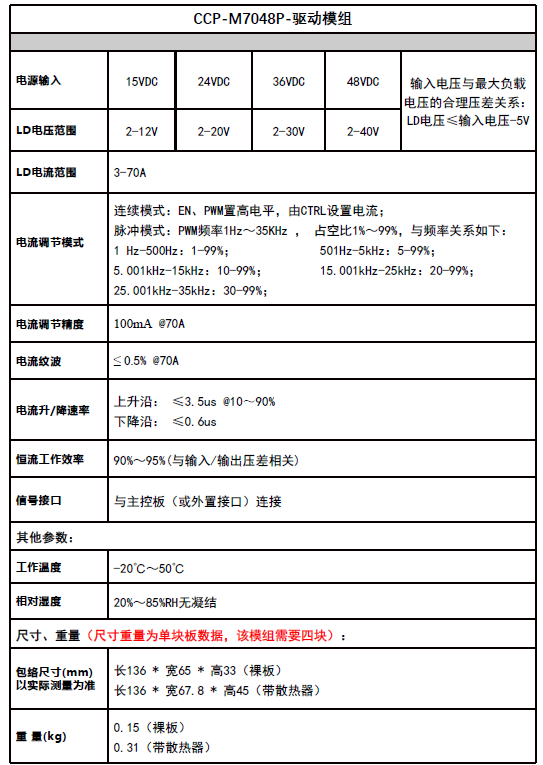

LD输出接口：与转接板连接，其中：1=VIN；2=GND；3=EN_LD；4=PWM_LD；5=VOL-AD_LD；6=CTRL_LD；7=FAULT_LD；8-13=CUR1-AD_LD~CUR6-AD_LD；14=RAD-NTC。

风扇1/2/3：可连接3个12V风扇，按板上标示极性连接。

TEC接口：与TEC板连接，其中：1=EN_TEC；2=VOL-AD_TEC；3=NC；4=CUR-AD_TEC；5=GND；6=+5V；7=NC；8=CTRL_TEC。

负载NTC：负载温度，NTC为10K@B=3950。

RS232：连接上位机通信，其中：1=TXD；2=RXD；3=GND。

外触发：外部同步触发，按板上标示极性连接。

LED显示：连接LED指示灯显示工作状态，其中：1=+3.3V；2=RUN；3=ERR1(内部运行错误)；4=ERR2(外部错误，只在负载有报警功能才有效)。

使能开关：连接EN使能开关(带LED灯的)，按一下LED亮，输出使能信号，允许驱动板输出，再按一下LED熄灭，关闭驱动板输出，其中：1=GND；2=按钮开关；3=LED灯。

串口屏：连接串口(触摸)屏显示和设置，其中：1、2=+12V；3=TXD；4=RXD；5、6=GND。

注：上述接口除了“LD输出接口”外，其他接口用户根据实际选用;

       TEC接口默认不焊接，如需使用，下单前联系客服添加。

上位机控制

触摸屏控制（屏幕需要另外选配）
