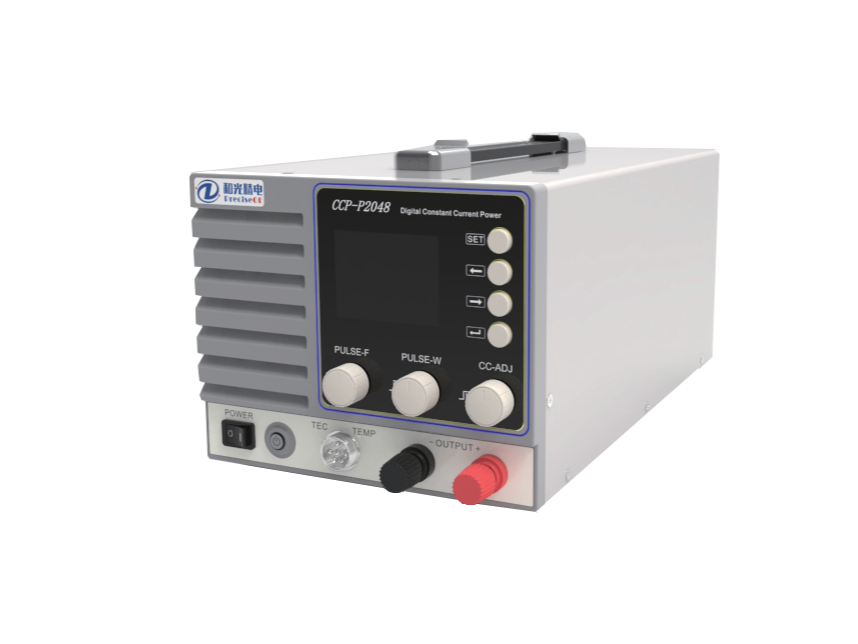

一、产品简介
CCP-E2048是和光精电推出的一款大功率激光恒流电源，具备连续和脉冲两种输出模式，PWM脉宽/频率可调，具有负载开路、短路、过温保护功能。
该电源采用2.8寸彩色显示屏和整机工业化设计，具有美观轻小、操作简易、低噪静音等特点。
该电源可广泛适用于工业、民用各领域，实现对大功率激光产品高精度、大电流、宽范围的恒流驱动。
二、产品特点
1.具备连续和脉冲两种输出模式；
2.脉冲模式支持外部给定和内部触发；
3.支持Tec控制，实现对负载的高效制冷；
4.上升和下降沿无过冲毛刺，避免对负载的冲击损坏，有效提高了负载的寿命；
5.彩色液晶屏显示、按键设置、无极飞梭旋钮调节电流等各项参数，方便快捷；
6.支持前面板编程，无须上位机软件控制；
7.后置RS232与TTL接口，方便电脑端操作与监控；
8.具有负载开路、短路、过温保护功能；
9.具备电源输出软开关，便于预设电流等参数、快捷打开与关闭输出，避免频繁硬开关冲击电源或不当连接损坏负载；
10.风机智能调速，静音设计；
三、技术指标
技术名称 | 数 值 |
电气性能： | |
输入电压 | 220VAC（180-264V） |
保险管 | 4A/250 |
输出电压 | DC40V max 负载自适应 |
输出电流 | 0.8-20A |
输出功率 | 680W |
TEC输出 | ≤10A/12V(DC) |
电流调节模式 | PWM脉宽调制，频率100Hz-35KHz， 占空比1-99%(根据频率分段)： 100Hz-500Hz：1-99%； 501Hz-5kHz：5-99%； 5.001kHz-15kHz：10-99%； 15.001kHz-25kHz：20-99%； 25.001kHz-35kHz：30-99%； |
电流调节精度 | ±10mA |
电流纹波 | ≤3‰@20A |
电流变化斜率 | 上升沿：≤1.8us @10～90% 下降沿：≤0.2us |
恒流工作效率 | 90%～95% (与负载电压高低相关) |
前置接口 | 激光器功率接线柱（>=25A） TEC输出+温度输入（M19航空插座） |
后置接口 | TTL触发接口（BNC）、RSS32接口（DB9） |
液晶屏 | 320*240像素RGB彩色 |
其他参数： | |
工作温度 | -10℃~50℃ |
相对湿度 | 20%~85%RH无凝结 |
尺寸、重量： | |
外形尺寸(mm) | 带提手 200 mm（ 宽）× 185 mm（ 高）× 405 mm（深） |
重量(kg) | 5.67 |
四、面板说明

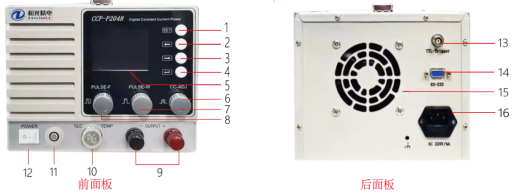

1.菜单键 2.加键 3.减键 4.确认键 5.液晶显示屏 6.输出电流调节 7.PWM脉宽调节 8.PWM频率调节 | 9.负载电流输出接线柱 10.TEC功率输出与TEC温度检测接口 11.输出打开/关闭（软开关） 12.电源开关 13.TTL外接触发接口 14.RS232通信接口 15.散热风扇 16.交流电源输入插座 |
五、功能描述
1. 前面板接口
（1）菜单键：按下切换主界面与设置菜单界面；
（2）加键：按下往上切换设置栏或者增加设置数值；
（3）减键：按下往下切换设置栏或者减少设置数值；
（4）确认键：按下确认当前设置；
（5）液晶显示屏：显示界面；
（6）输出电流调节：按下选择电流调节，顺时针增加，逆时针减小；
（7）PWM脉宽调节：按下选择脉宽调节，顺时针增加，逆时针减小；
（8）PWM频率调节：按下选择频率调节，顺时针增加，逆时针减小；
（9）负载电流输出接线柱：LD输出端口，红色为正，黑色为负；
（10）TEC功率输出与TEC温度检测接口：TEC功率输出与TEC温度检测；
（11）软开关：LD输出打开/关闭
（12）电源开关：控制市电输出开关；
2. 后面板接口
（13）TTL外接触发接口：BNC接口，输入TTL外触发信号接口；
（14）RS232通信接口：RS232通信接口；
六、操作
1.首先将电源开关置于关闭位置。
2.检查线路是否短路，负载是否正常。
3.连接LD接线柱和负载。
4.打开电源开关，调整输出电流、脉宽、频率。
5.点击EN使能开关，查看输出电流电压是否与设置一致。
七、维护及注意事项
1.本产品的维修与保养由受过培训的技术人员进行，请勿擅自打开外壳；
2.因电流较大，LD连线尽量短，5-15cm最佳，否则电流波形会畸变；
3.因本设备的高精度特性，严格工作环境控制在技术参数要求以内；
4.若发生故障，请关闭电源，并与厂家技术人员联系；若需返厂维修，请做好包装防护，防止运输途中造成二次损坏。
